Широкий выбор оросителей, узлов управления и труб позволяет гибко подходить к проектированию установок пожаротушения тонкораспыленной водой HI-FOG ® SPU для различных типов пожарной нагрузки. Например, офисные помещения здания могут защищаться спринклерными водозаполненными секциями, а дизель-генератор и кабельный коллектор могут защищаться сухотрубной дренчерной секцией одной и той же установки HI-FOG ®

Типовая установка HI-FOG ® SPU

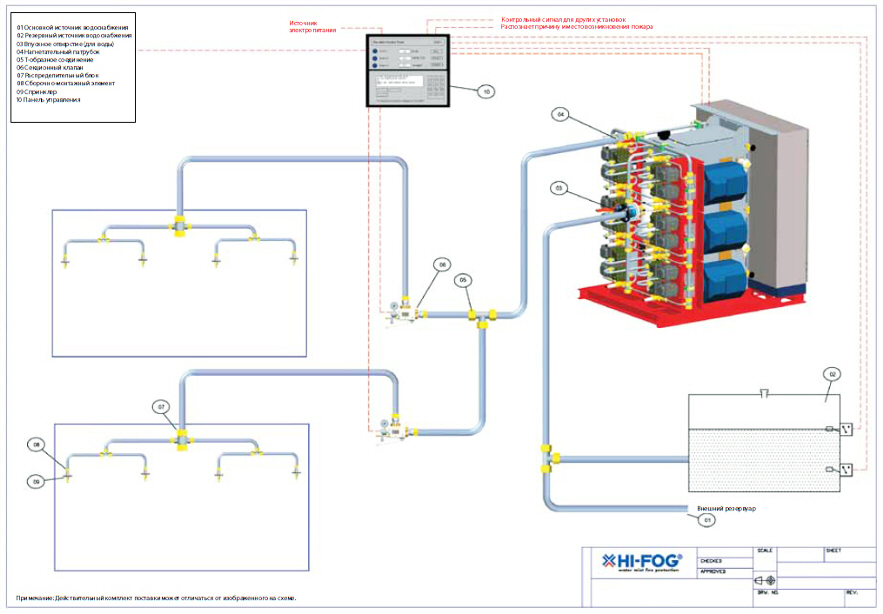

Типовая установка HI-FOG ® рис. Типовая установка пожаротушения тонкораспыленной водой HI-FOG ® SPU

Трубопровод данной секции наполнен водой от насосной станции до оросителя. При повышении температуры в помещении выше температуры срабатывания, термоколба спринклера разрушается и открывает форсунки для подачи тонкораспыленной воды. При этом подача воды производится только через сработавший ороситель непосредственно над зоной возгорания. Водонаполненные секции применяются для защиты помещений 1-й группы с пожарной нагрузкой класса А.

Дренчерная секция установки

Трубопровод данной секции заполнен водой от насосной станции до узла управления, который в дежурном режиме закрыт. При открывании дренчерного узла управления – по сигналу пожарной сигнализации или вручную – вода подается на все оросители данной секции. Дренчерные секции используются для тушения пожарной нагрузки класса В, где важно обеспечить тушение пролива горючей жидкости и охлаждение оборудования.

Сухотрубная секция установки

Трубопровод данной секции также заполнен водой от насосной станции до узла управления. Трубопровод от узла управления до спринклера заполняется сжатым воздухом. При вскрытии оросителя воздух выходит через ороситель, давление в трубопроводе падает и по сигналу датчика давления открывается соответствующий узел управления. Вода подается только через сработавшие оросители. Сухотрубная воздухонаполненная секция применяется для защиты помещений, где возможны отрицательные значения температуры.

Конъюнкционная секция установки ( Pre-action)

Данная секция схожа с сухотрубной секцией, за тем исключением, что узел управления связан с системой пожарной сигнализации. Узел управления открывается при одновременном получении сигнала о падении давления в воздухонаполненном трубопроводе и сигнала от приемно-контрольного прибора системы автоматической пожарной сигнализации. Данный тип секции установки обеспечивает двойную защиту от ложного срабатывания и часто применяется для защиты музеев.

Модификации типовой установки

Существует специальная модификация установки HI-FOG ® MSPU, компоненты которой поставляются отдельно и собираются в непосредственно помещении насосной станции. HI-FOG ® MSPU применяется там, где невозможно пронести установку в сборе через существующие проемы.

Дизельные насосные установки HI-FOG ® SPUD также могут применяться для защиты практически любых типов помещений. Типоразмер установки выбирается исходя из необходимого расхода воды. HI-FOG ® SPUD380 часто применяется, когда недостаточно мощности электропитания для работы установки HI-FOG ® SPU.

Установки HI-FOG ® SPUD800 и HI-FOG ® SPUD1600, как правило, применяются в дренчерных установках с большим расходом воды, например, для защиты авиационных ангаров или транспортных тоннелей.
