Система пожаротушения тонкораспыленной водой HI-FOG ® обеспечивают противопожарную защиту, локализацию и тушение пожара путем подачи струй мелкодисперсной воды.
Эффективность установки тонкораспыленной воды при тушении пожара HI-FOG ® зависит от многих факторов, включая:
- размер капель,
- скорость струи,
- конструкцию оросителя,
- распределение частиц в потоке,
- природу пожарной нагрузки,
- скорость движения воздуха,
- высоту защищаемого помещения,
- и т.д.
Типовая система пожаротушения ТРВ HI-FOG ® состоит из:
- Водоисточник;
- Насосы высокого давления;
- Трубопроводная сеть;
- Спринклерные или дренчерные узлы управления секциями;
- Спринклерные или дренчерные оросители.
В составе установки пожаротушения тонкораспыленной водой HI-FOG ® также могут поставляться стволы для внутреннего противопожарного водопровода, сигнальные панели, устройства дистанционного или местного пуска, компрессоры и другое оборудование.

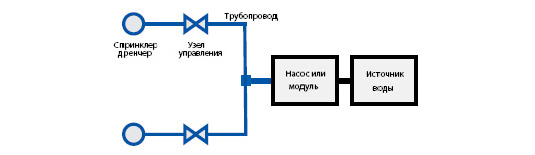

Типовая установка HI-FOG®
Трубопровод высоконапорной части установки пожаротушения HI-FOG® выполняется из нержавеющей стали. Диаметр трубопровода значительно меньше диаметра труб применяемых в водяных установках низкого давления. Трубы из нержавеющей стали позволяют проводить монтаж в труднодоступных местах, так как легко гнутся, что является огромным преимуществом при защите помещений со сложными интерьерами (исторических объектов, нетиповых проектов и пр.).
Все трубы и фитинги рассчитаны на высокое давление и испытаны на давление разрыва, которое в 4 раза выше максимального рабочего давления. Трубы диаметром до 38 мм включительно соединяются с помощью муфтовых резьбовых соединений. Трубы диаметром свыше 38 мм собираются с помощью специальных фланцевых соединений. В процессе сдачи установки в эксплуатацию трубопровод подвергается гидравлическим испытаниям.
Установки пожаротушения тонкораспыленной водой HI-FOG ® включают в себя подводящий трубопровод, который может быть закольцован для повышении надежности и снижения потерь давления, подающий воду к узлам управления. От узлов управления питающий трубопровод (диаметром 30…16 мм) снабжает водой распределительные трубопроводы секции (диаметром 12 мм), на которых установлены оросители. На практике около 2/3 трубопровода HI-FOG ® на объекте выполнено трубами диаметром 12 мм.
