Спринклерные установки пожаротушения тонкораспыленной водой HI-FOG ® GPU не требуют электропитания, поскольку насос приводится в действие с помощью сжатого газа.
Установки пожаротушения тонкораспыленной водой HI-FOG ® GPU применяются как для защиты помещений 1-группы, так и для защиты помещений с пожарной нагрузкой класса В. Максимальный расход воды для данных установок составляет 150 л/мин. Спринклерные установки HI-FOG ® GPU обеспечивают наименьший расход воды на пожаротушение, поэтому она наиболее широко применяется для защиты объектов культурного наследия, архивов и т.п.
Трубопровод установок пожаротушения тонкораспыленной водой HI-FOG ® GPU наполнен водой от насосной ст анции до оросителя. При повышении температуры в помещении выше температуры срабатывания, термоколба спринклера разрушается и открывает форсунки для подачи тонкораспыленной воды. При этом подача воды производится только через сработавший ороситель непосредственно над зоной возгорания. Водонаполненные секции применяются для защиты помещений 1-й группы с пожарной нагрузкой класса А.
HI-FOG ® GPU Спринклерная установка пожаротушения

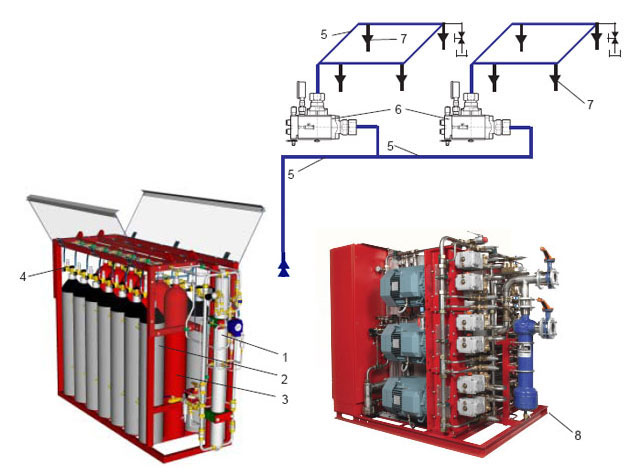

рис. HI-FOG ® GPU Спринклерная установка пожаротушения
1. Поршневой пневмонасос (GPU);
2. Газовые баллоны; количество зависит от масштаба установки;
3. Баллоны с водой для увеличения концентрации воды в смеси;
4. Запорно-пусковые устройства на газовых баллонах;
5. Трубопровод из нержавеющей стали;
6. Спринклерные узлы управления;
7. Спринклерные оросители;
8. Насосная установка.
В установке HI-FOG ® GPU могут использоваться газовые баллоны c давлением от 150 до 200 бар (при 15ºС). Характеристики применяемых баллонов должны оговариваться при заказе до стадии изготовления оборудования установки.
Спринклерные установки HI-FOG ® GPU проектируются таким образом, чтобы падение давления по длине трубопровода от насосной установки до диктующего оросителя не превышало 15 атм. Гидравлический расчет производится по методу Дарси-Вейсбаха в соответствии со стандартом NFPA 750.
